自动化产线线束选型：锂电PACK产线500万次弯折的可靠性逻辑

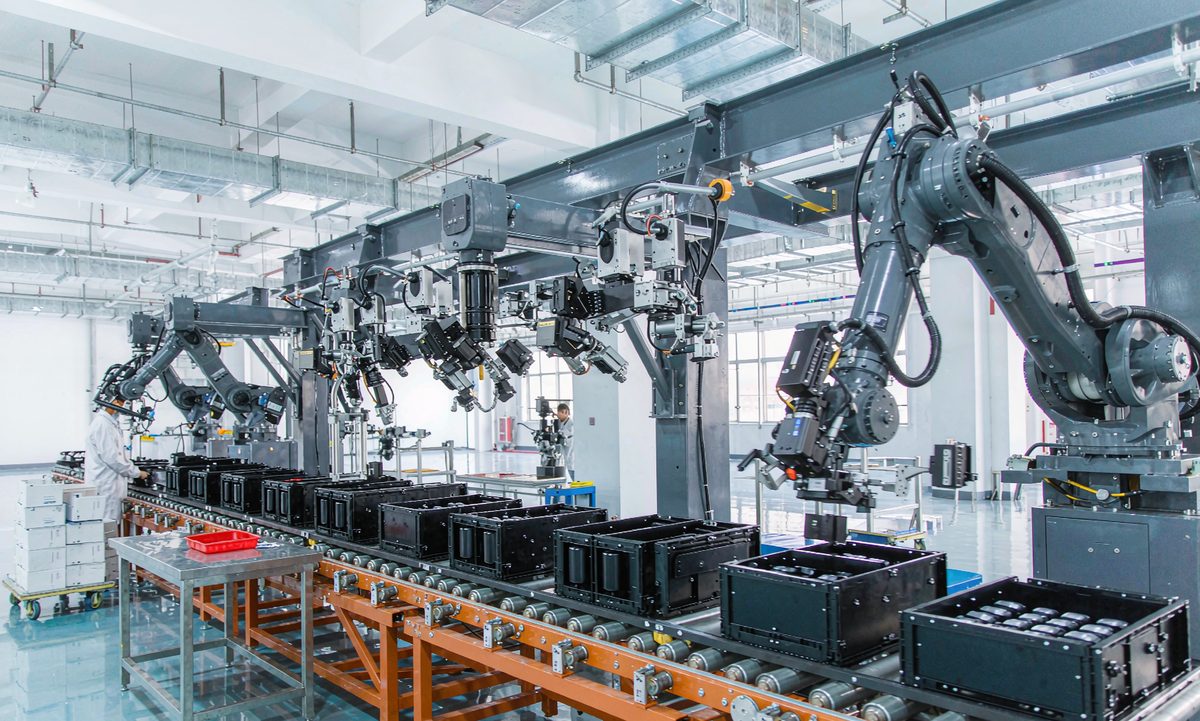

在锂电PACK自动化产线中，模组堆叠、极耳焊接、螺栓拧紧工位密集布置六轴机器人，第7轴外部线束随手臂做高重复度弯折运动。多数PACK车间统计显示，普通柔性线缆在该工况下失效周期仅60至90天，其中70%故障点集中在拖链弯曲半径内侧的导体断裂与屏蔽层破损。自动化产线线束的寿命短板，已成为整线OEE提升的隐形瓶颈。

弯折寿命不是宣传值：动态工况下的失效解剖

线缆厂商常给出“1000万次弯折”实验室数据，测试条件多为无张力、单一平面、室温25℃。但PACK产线现场存在三个实际偏离：一是拖链内多根线束并行走线，相互挤压产生附加剪切应力；二是车间温度波动（注液区邻侧常达35至40℃），PVC护套加速硬化；三是机器人节拍变化导致弯折频率时快时慢，高低频交变对绞合导体的疲劳损伤并非线性叠加。

以50mm最小弯曲半径、400mm行程、30次/分钟为例，实际等效弯折超过1500万次/年。若导体采用普通束绞结构，单丝直径0.08mm、绞距12倍，铜丝表面在循环应力下迅速加工硬化，断裂伸长率从初始25%降至8%以下，第250万次时即出现首根单丝断裂。因此，针对锂电PACK高频往复工位，自动化产线线束的导体结构必须采用复绞+同向绞合设计，绞距控制在8至10倍，单丝直径降至0.05至0.06mm，以分散弯曲应变。

耐压与载流：被忽视的热-力耦合风险

PACK产线常见DC 48V动力回路与AC 380V设备供电混行，线束耐压等级不能只按系统电压一刀切。当自动化产线线束在拖链中承受弯折时，绝缘层反复拉伸压缩，介电强度逐渐下降。若同时承载大电流，导体温升使护套软化，进一步加剧机械磨损。

采购与设备工程师可用简洁公式初判：动态弯折工况下，长期工作温度须低于护套额定温度的70%，载流量需按静态值的60%降额。例如，一款105℃辐照交联PE护套线，在弯折半径50mm持续运行下，导体温度实测常比静态工况高15至20K，降额系数应取0.55。对于0.75mm²截面的动力线，静态载流约12A，动态应控制在6至7A，否则寿命曲线会陡降。

抗干扰：编码器与总线信号的真实较量

锂电PACK产线中，拧紧枪与视觉系统大量使用EtherCAT、Profinet总线，传输速率100Mbps。自动化产线线束若缺乏有效屏蔽，变流器产生的共模干扰会在总线信号上叠加尖峰，造成丢包或扭矩数据跳变。

行业应用数据表明，普通铝箔屏蔽线缆在30V/m场强下，2MHz至30MHz频段共模抑制比不足30dB，容易触发通信报警。更为可靠的方案是双层屏蔽：内层铝塑复合带+排流线，外层镀锡铜编织网，编织覆盖率≥85%，转移阻抗在10MHz时低于10mΩ/m。同时，总线信号对线与动力线之间应保持至少100mm间距，线束内部将高、低压线分仓布置，中间加金属隔板。

一个可复用的动态选型判定表

结合多个PACK产线改造项目的实测数据，整理以下快速判定参考。测试标准参照GB/T 5023与UL 758动态弯折试验方法，弯曲半径取线径5倍，行程400mm。

需要提醒的是，弯折寿命离散性很大，同批次线束偏差可达±40%。建议在产线改造前，定向抽取自动化产线线束样品进行实际拖链模拟测试，循环频率按现场节拍设置，直至失效并记录断丝位置。只有把弯折寿命、耐压余量、抗干扰指标同时量化到验收文件，才能真正将PACK产线的停机风险前移可控。
